Lab 22. Etherchannel Layer 3

Etherchannel layer 3 tidak bisa kita konfigurasikan pada switch yang tidak mendukung layer 3 untuk itu kita harus menggunakan switch MLS atau (Multi Layer Switch). Untuk percobaan kita akan mencoba konfigurasi dengan layout seperti pada gambar di bawah ini :

Pertama yang harus kita lakukan adalah mengkonfigurasikan ip pada interface yang terhubung ke client. Untuk konfigurasi ip anda harus masuk ke interface nya terlebih dahulu setelah itu anda harus menonaktifkan fungsi layer 2 terlebih dahulu, karena MLS ini defaultnya masih layer2 untuk menonaktifkan fungsi layer 2 anda bisa menggunakan perintah no switchport setelah masuk ke interface. Untuk contohnya seperti pada gambar di bawah ini :

Setelah selesai mengkonfigurasikan ip address pada interface yang menuju client, kita lanjutkan dengan memasukkan interface fa0/1-3 pada etherchannel dengan mode on karena kita menggunakan layer 3.

Kita lihat pada gambar di atas bahwa konfigurasi etherchannel pada switch MLS tidak berhasil ini dikarenakan interface fa0/1-3 masih layer 2 untuk itu anda harus mematikan fungsi layer 2 terlebih dahulu. Untuk konfigurasinya seperti pada gambar di bawah ini :

Jika sudah kita harus mengkonfigurasikan ip address pada etherchannel tersebut, untuk untuk

konfigurasinya seperti pada gambar di bawah ini :

Pada gambar di atas terlihat bahwa kita masuk ke interface port-channel 1 ini dikarenakan kita tadi memasukkan interface f0/1-3 ke dalam channel-group 1. Jadi jika kita menggunakan channel-group 2 maka kita akan menggunakan interface port-channel 2.

Jika pada MLS 1 sudah selesai konfigurasikan etherchannel sama seperti pada MLS2. Untuk channel-group ini harus sama dengan channel-group pada MLS 1. Untuk contoh konfiguarsinya anda lihat pada gambar di bawah ini :

Jika etherchannel sudah selesai anda buat anda lanjutkan dengan mengkonfigurasikan ip address yang satu network dengan portchannel pada MLS 1. untuk contoh konfigurasinya seperti pada gambar di bawah ini :

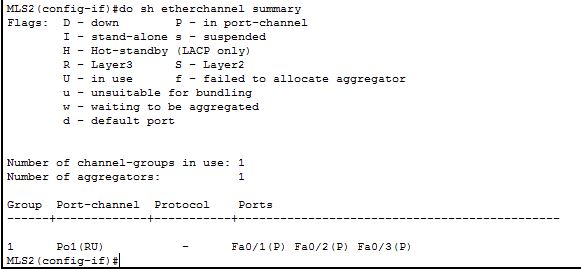

Untuk melihat apakah etherchannel sudah bekerja atau belum anda bisa menggunakan perintah do show etherchannel summary jika anda berada pada config mode jika anda berada pada privilege mode anda gunakan perintah show etherchannel summary.

Pada kedau gambar diatas terlihat bahwa pada po1 terdapat simbol RU yang berarti etherchannel yang anda buat menggunakan layer 3, lalu pada sebelah port ada simbol P yang berarti bahwa port tersebut berada pada channel po1.

untuk percobaan lebih lanjut anda coba ping dari pc 1 ke pc 2 dengan asumsi bahwa kedua pc sudah anda konfiguarsikan ip sesuai dengan network pada interface switch MLS.

Pada gambar di atas terlihat bahwa ping gagal karena ini masih belum di routing. Untuk membuat routing anda harus mengaktifkan fungsi routing pada switch MLS terlebih dahulu setelah itu anda baru tambahkan route menuju ip network yang belum diketahui switch MLS. untuk contoh konfigurasinya seperti pada gambar di bawah ini :
